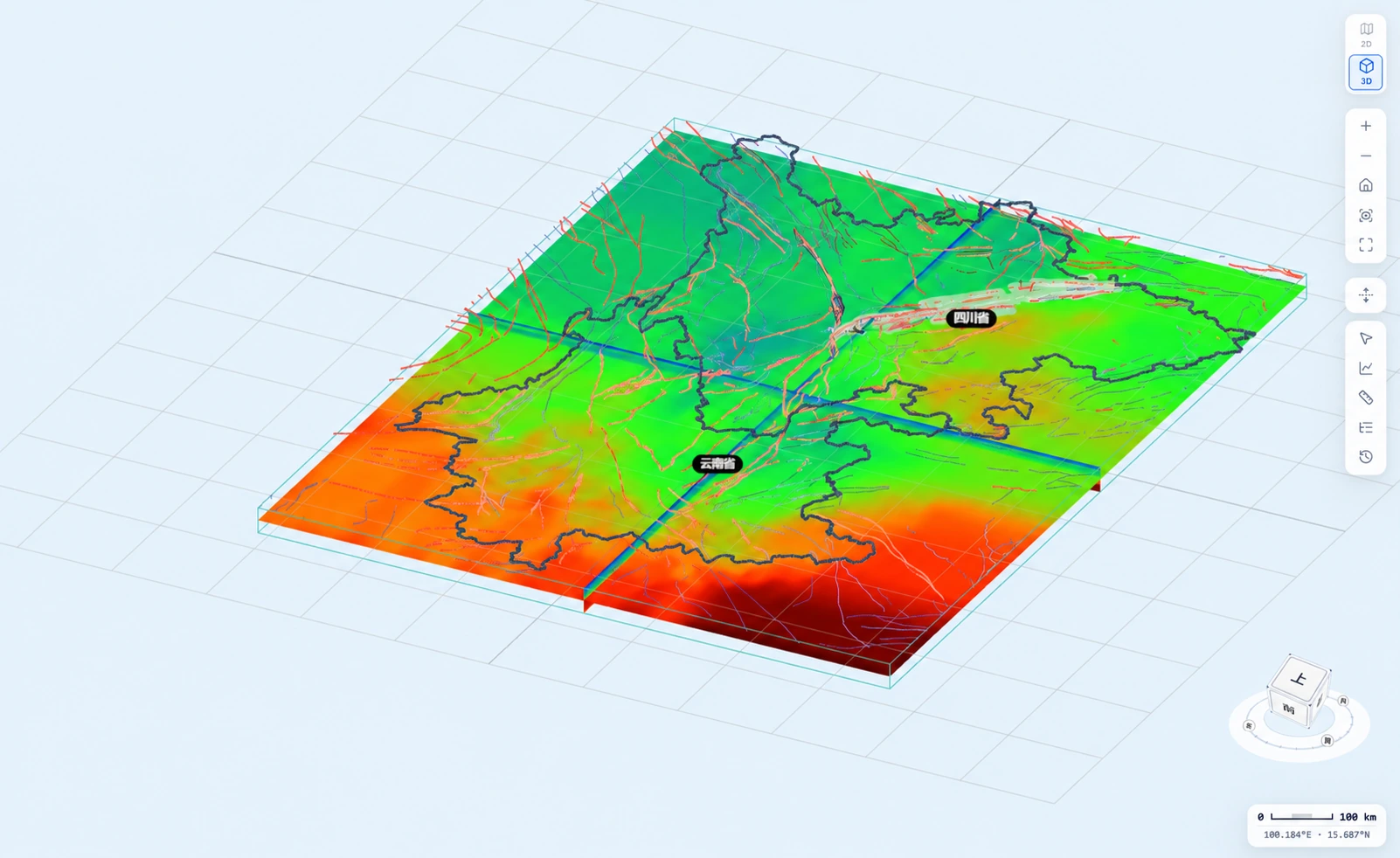

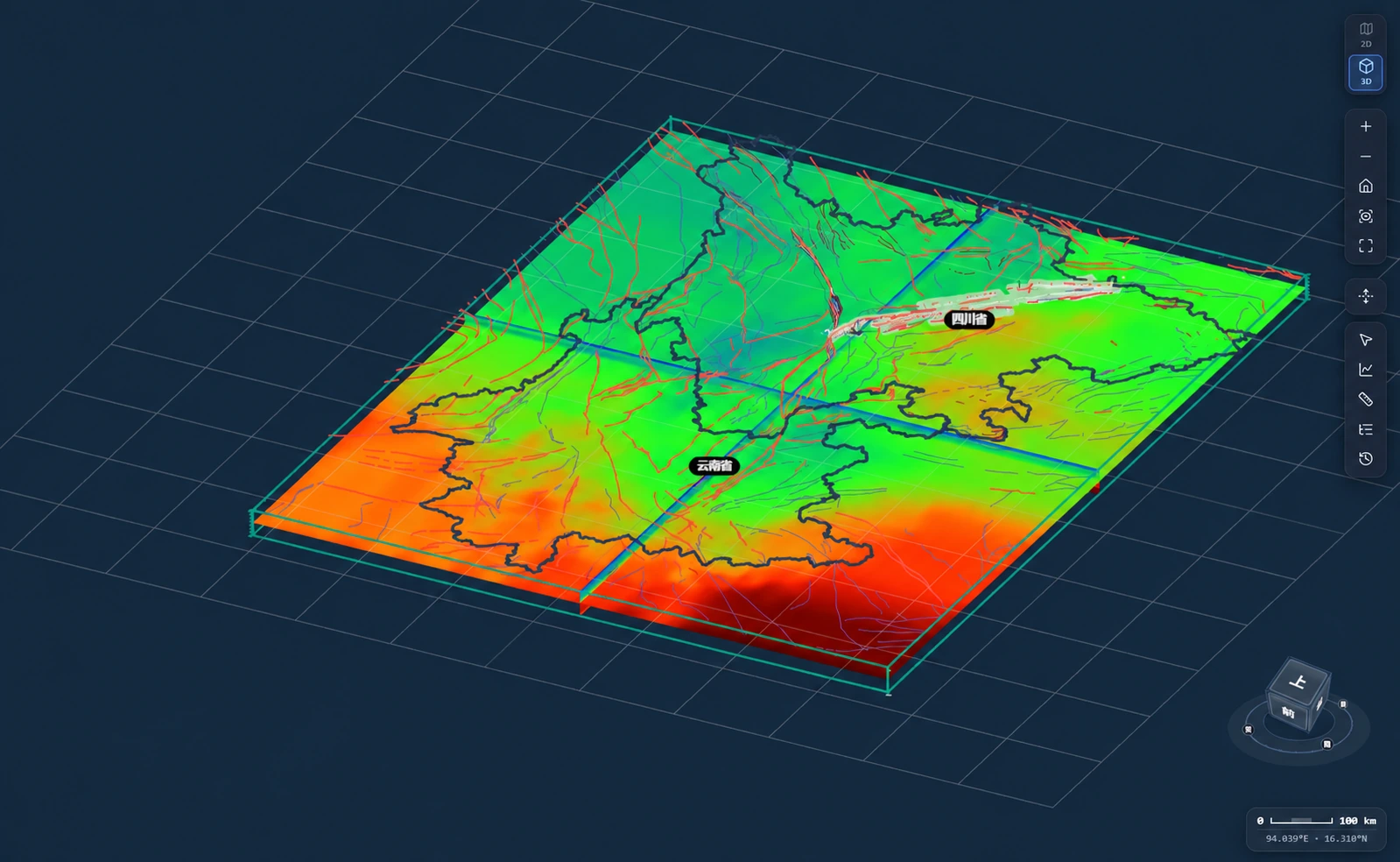

三维断层可视化

在三维中
看清断层结构

旋转视角，观察断层形态与空间关系；
切换色彩与透明度，让地下构造清晰呈现。

探索三维断层查看使用帮助

自由旋转·属性着色·透明度调节

了解系统

多角度观察

旋转、缩放，查看断层的空间形态。

属性着色

通过颜色理解深度与模型属性差异。

透明度调节

观察曲面重叠，辨认内部结构。

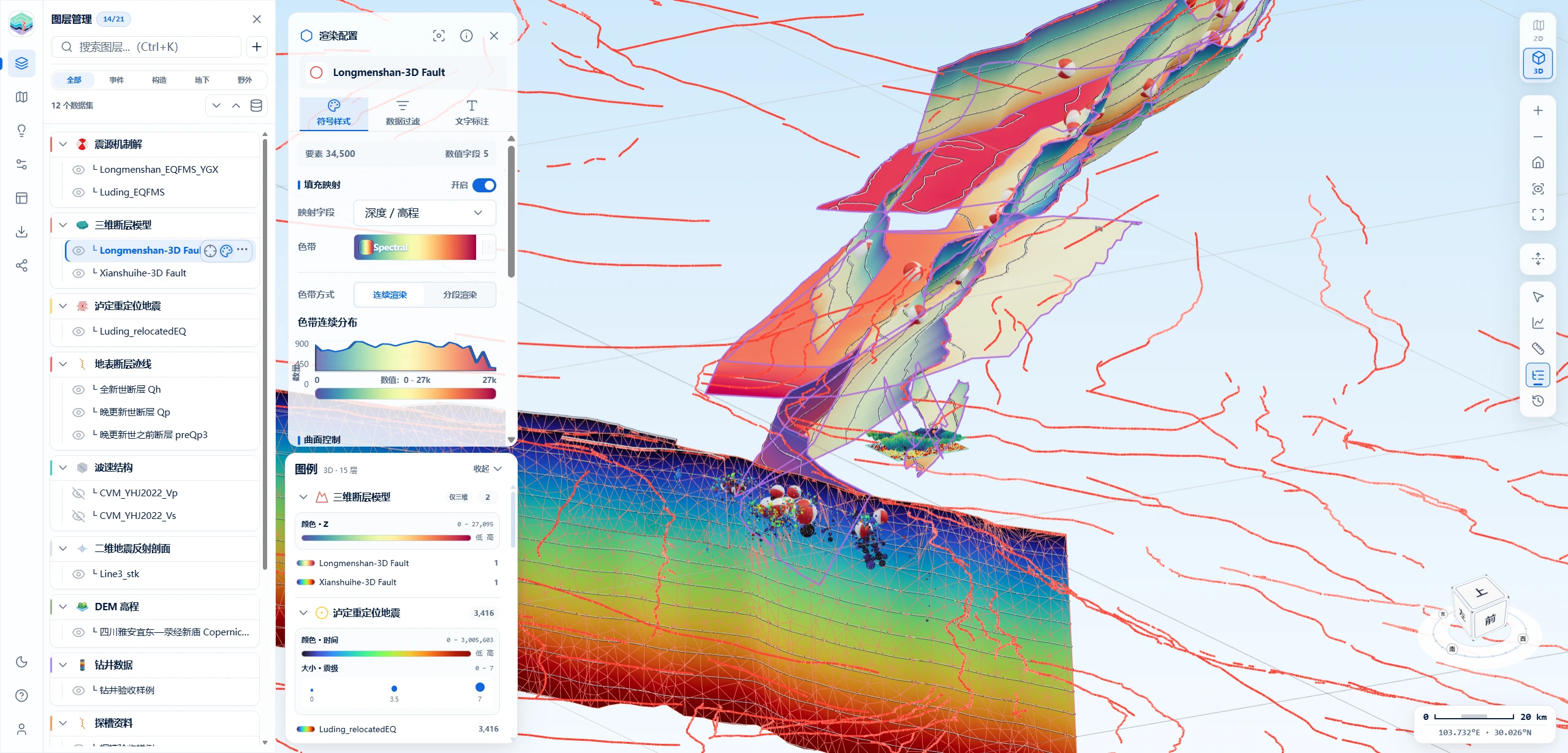

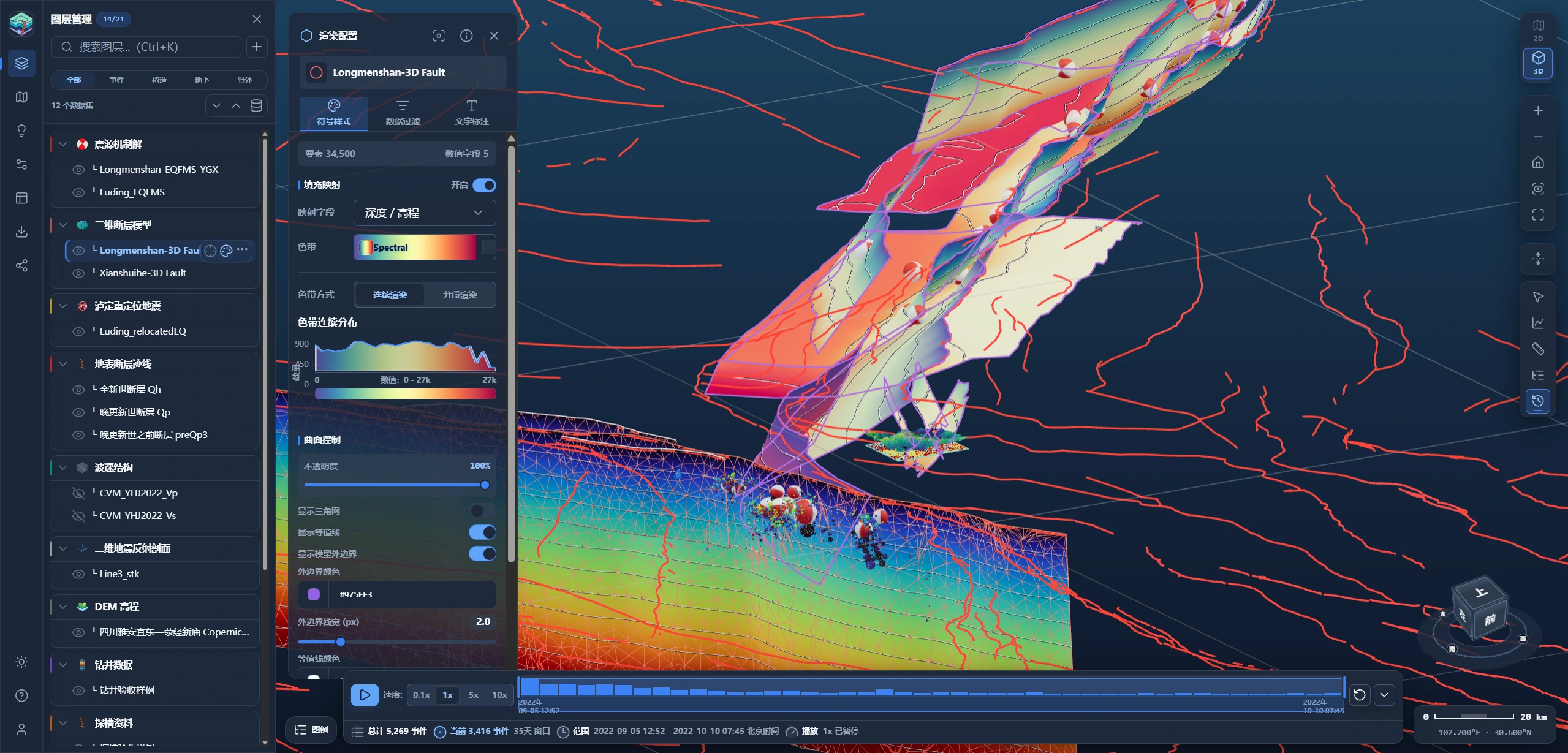

渲染细节

让断层形态，更容易看懂

从整体形态到局部细节，用不同的显示方式认识断层。

按属性呈现色彩

将深度、高程等属性映射为颜色，查看模型中的空间差异。

结合曲面与轮廓

用曲面、线框与轮廓线观察断层走向、形态和相互位置。

调整显示层次

改变透明度与图层可见性，查看遮挡关系和模型细节。

进入三维展示

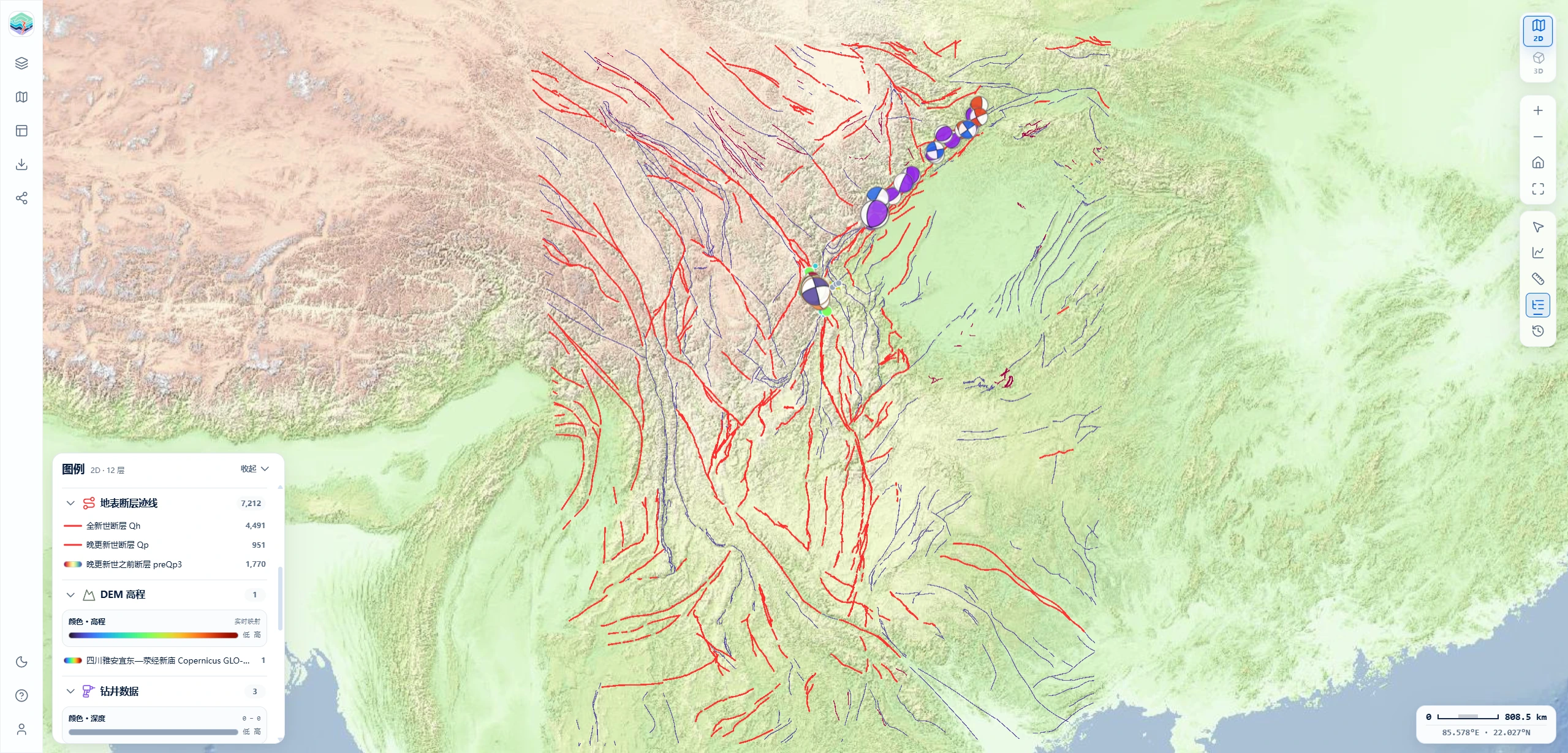

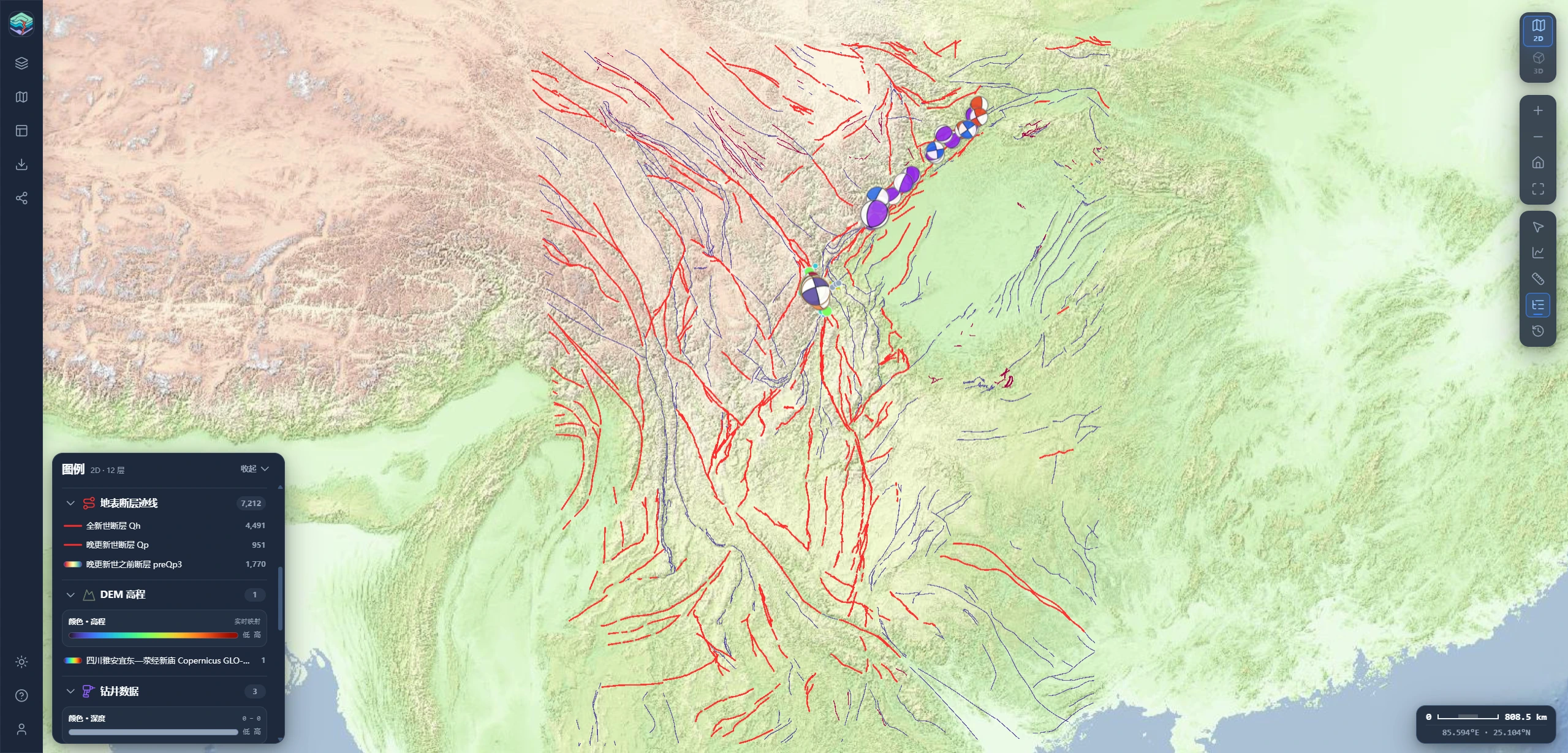

断层轮廓与空间延伸 — 从轮廓理解断层走向
显示轮廓线，辨认断层的空间延伸关系。

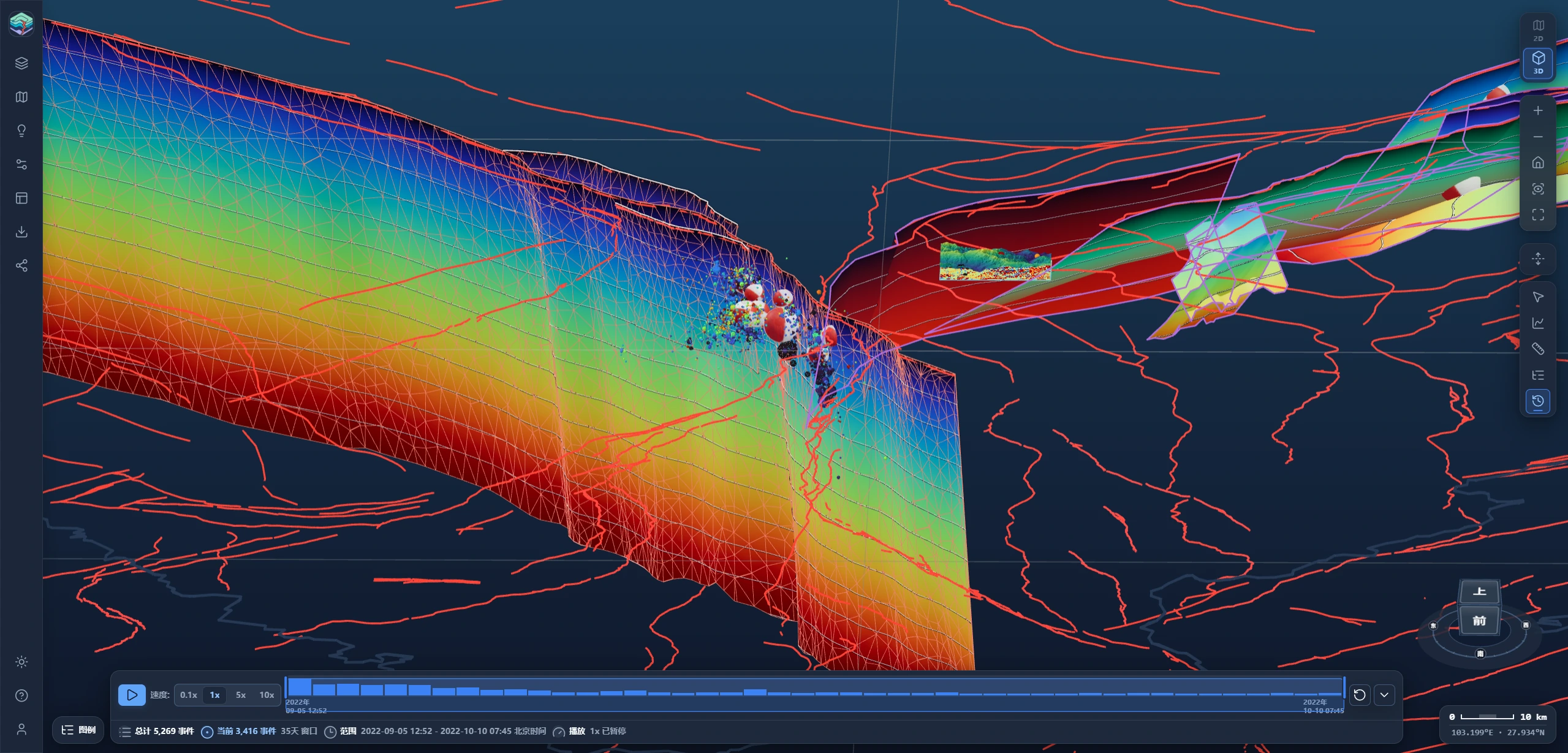

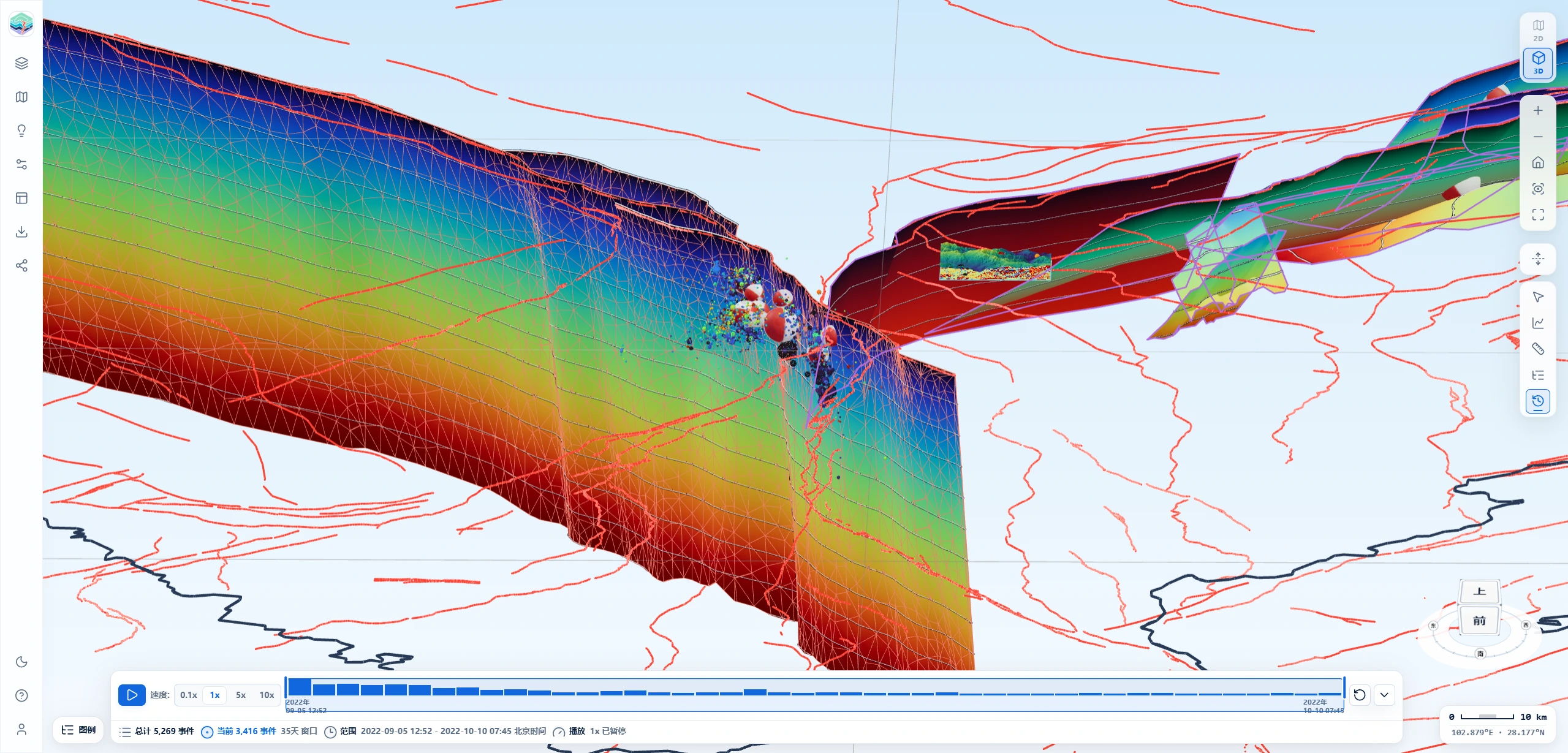

断层与地震事件叠加 — 把断层与地震放在一起观察
结合地震点、地表迹线和区域边界，理解构造背景。

认识本系统

从空间浏览，到分析与表达

围绕真实数据，串联图层展示、事件查询、剖面分析和成果输出。

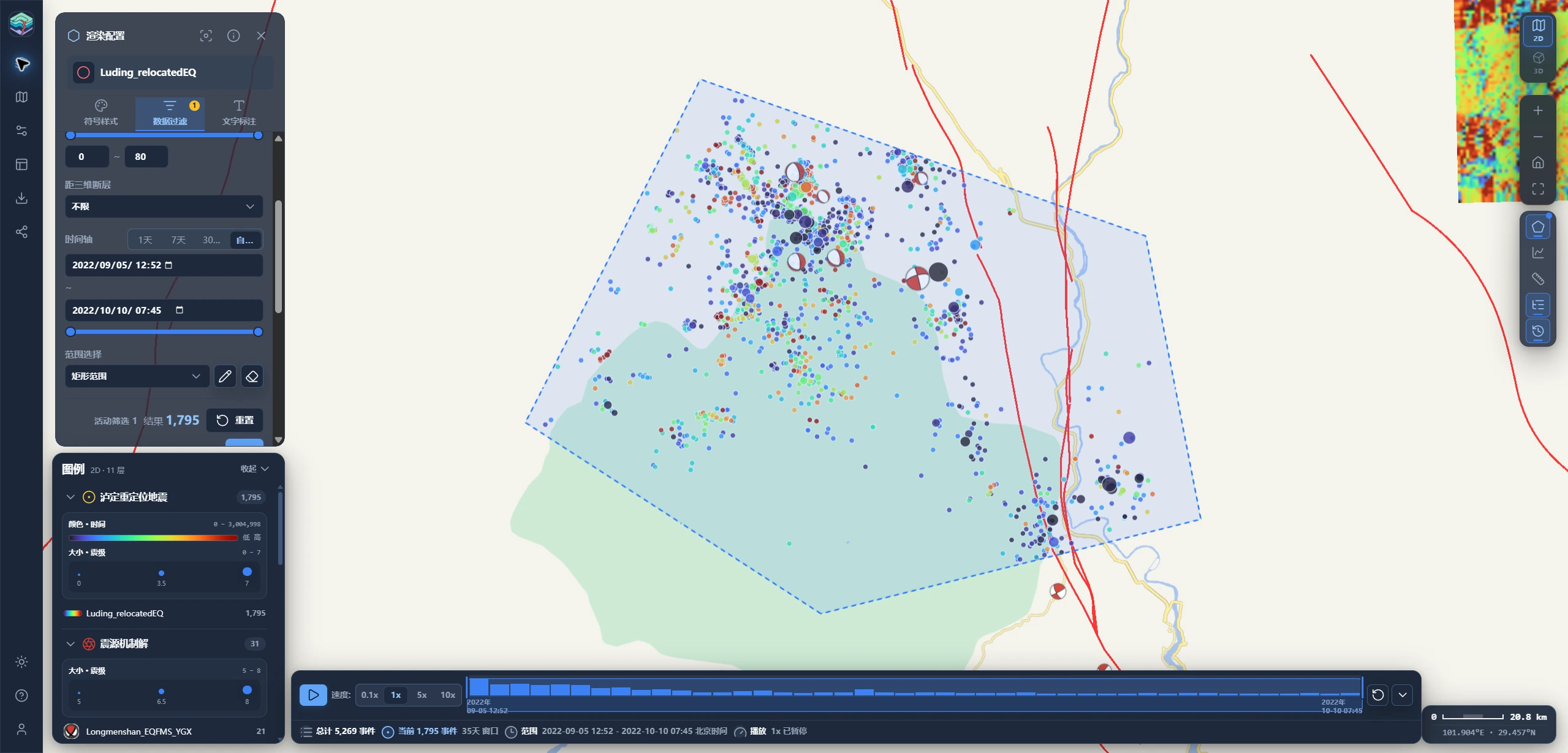

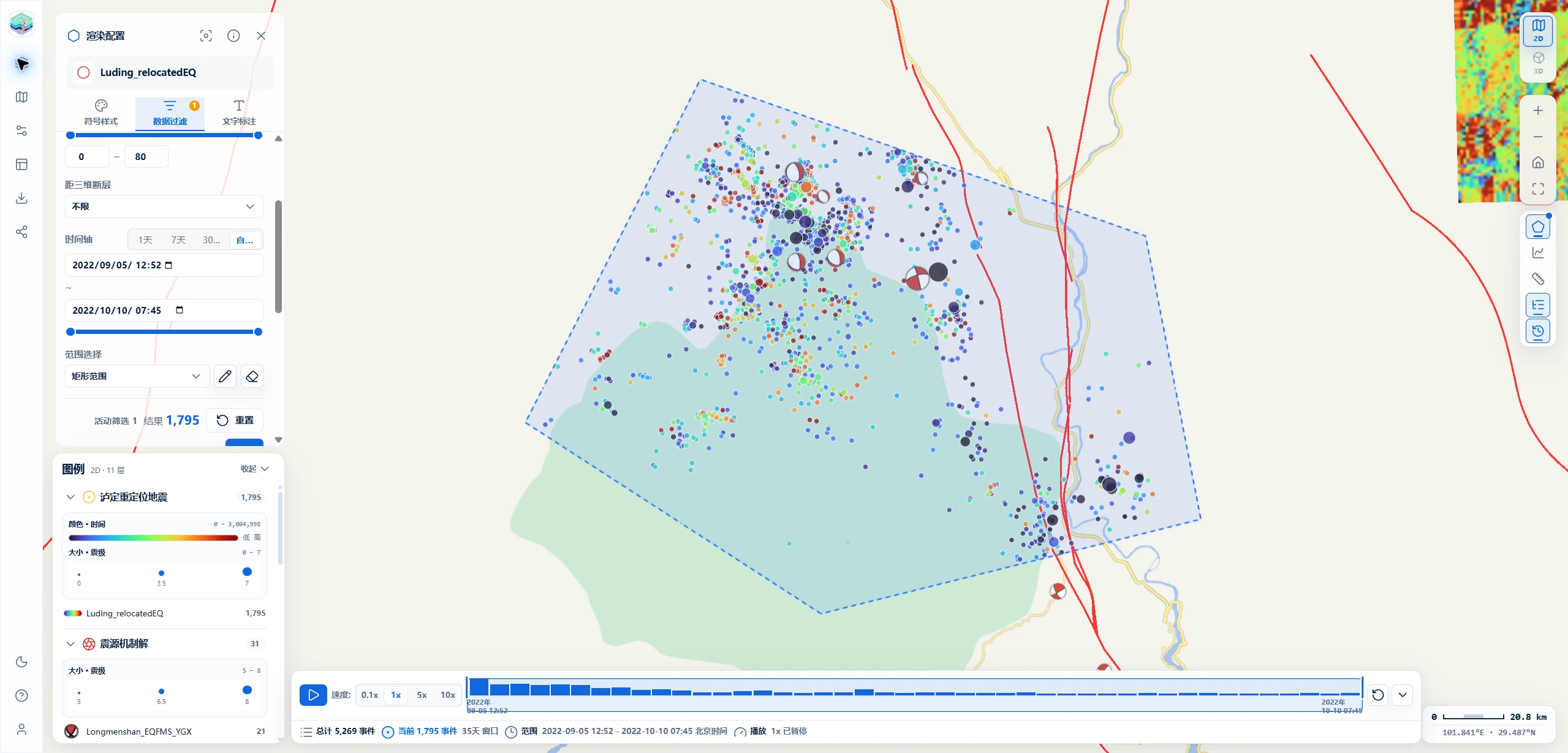

地震分布与时间

把地震放回时间与空间

在地图中浏览地震事件，结合时间轴和筛选条件，观察不同时间、位置与震级的事件分布。将地震点与断层模型放在一起，查看它们的空间关系。

事件筛选
时间轴播放
要素查询

进入场景查看

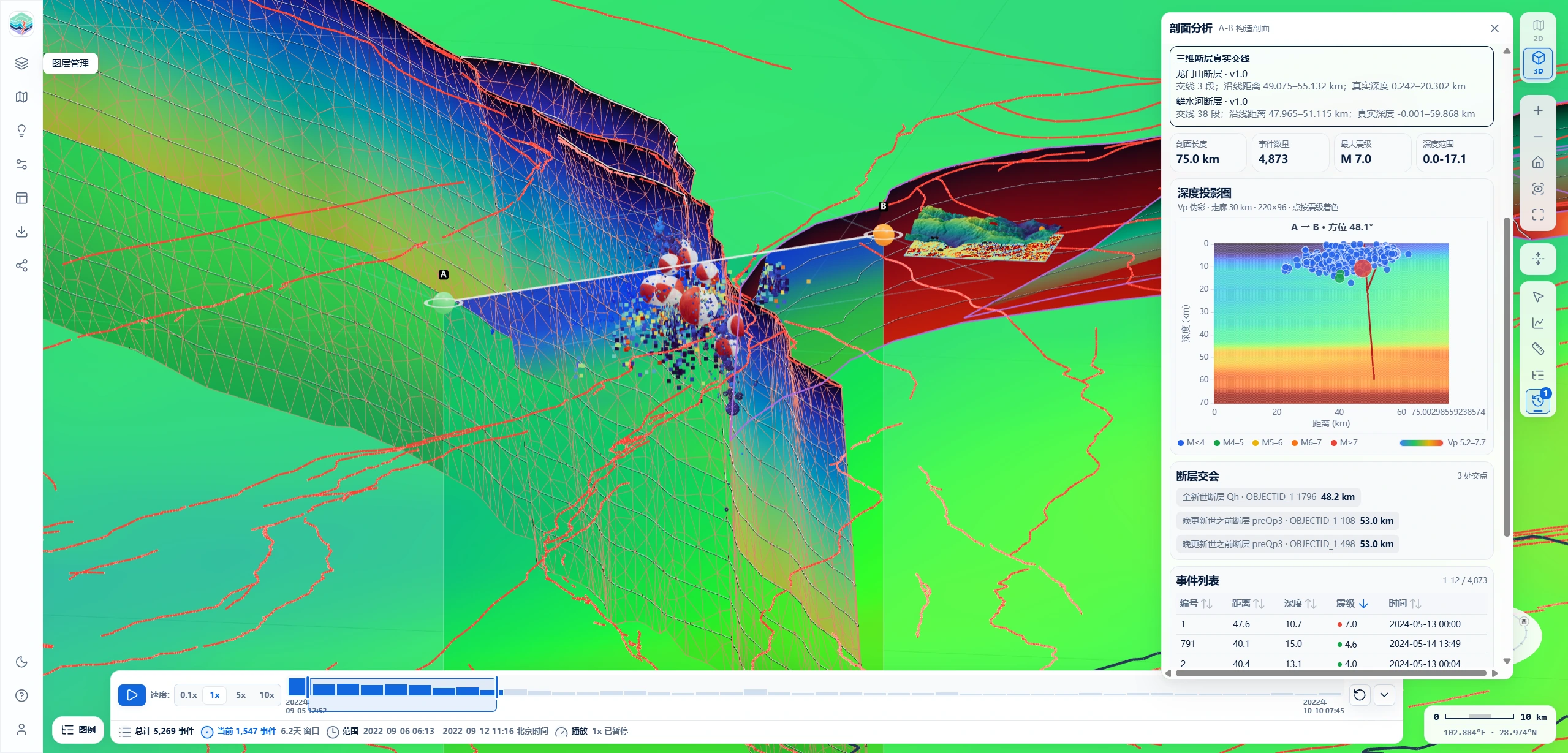

地下剖面分析

沿一条剖面，看见深度关系

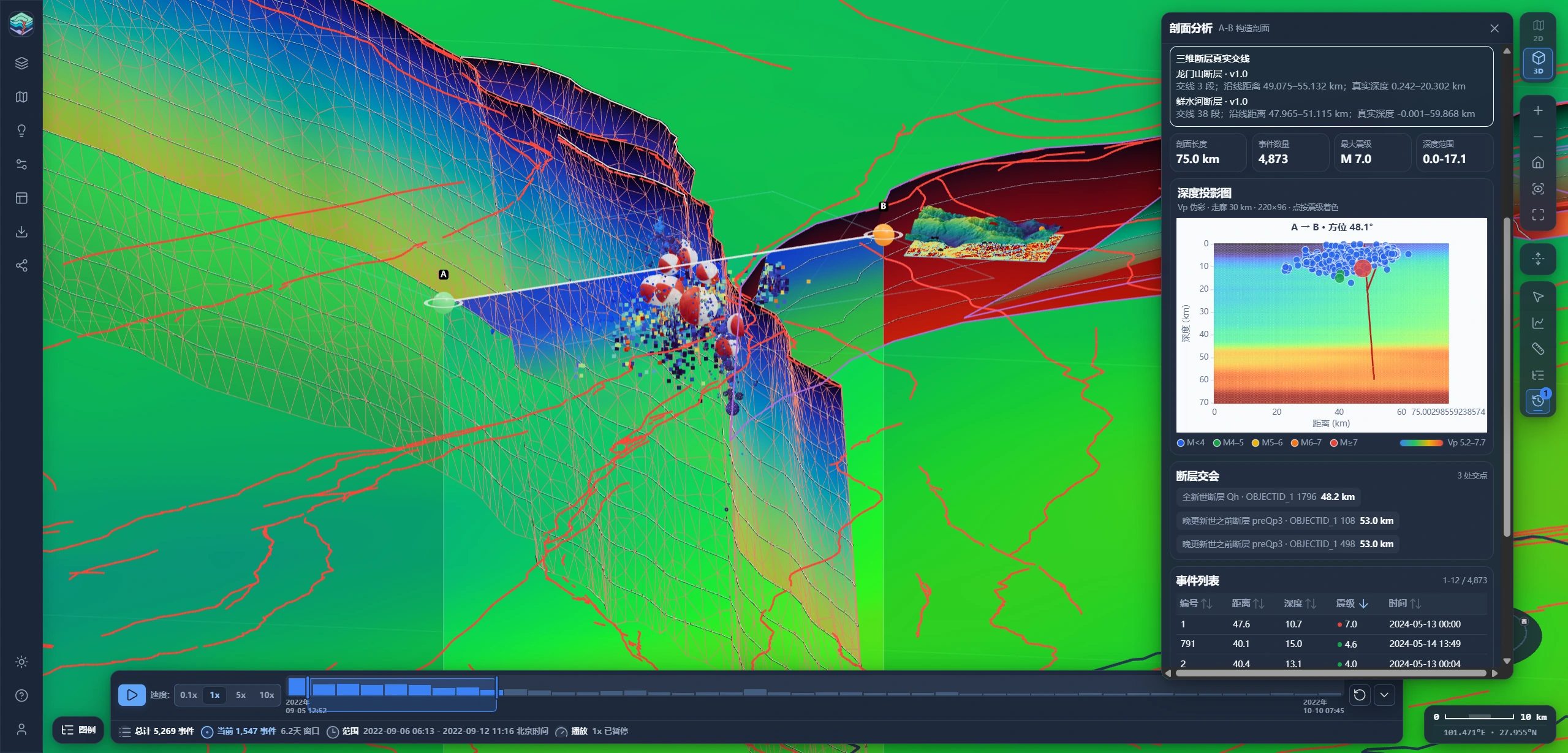

在场景中绘制 A–B 剖面，设置剖面走廊宽度，将附近地震事件投影到深度坐标中。结合可用的波速与断层图层，从侧面观察地下结构。

自定义剖面
深度投影
走廊宽度

探索剖面工具

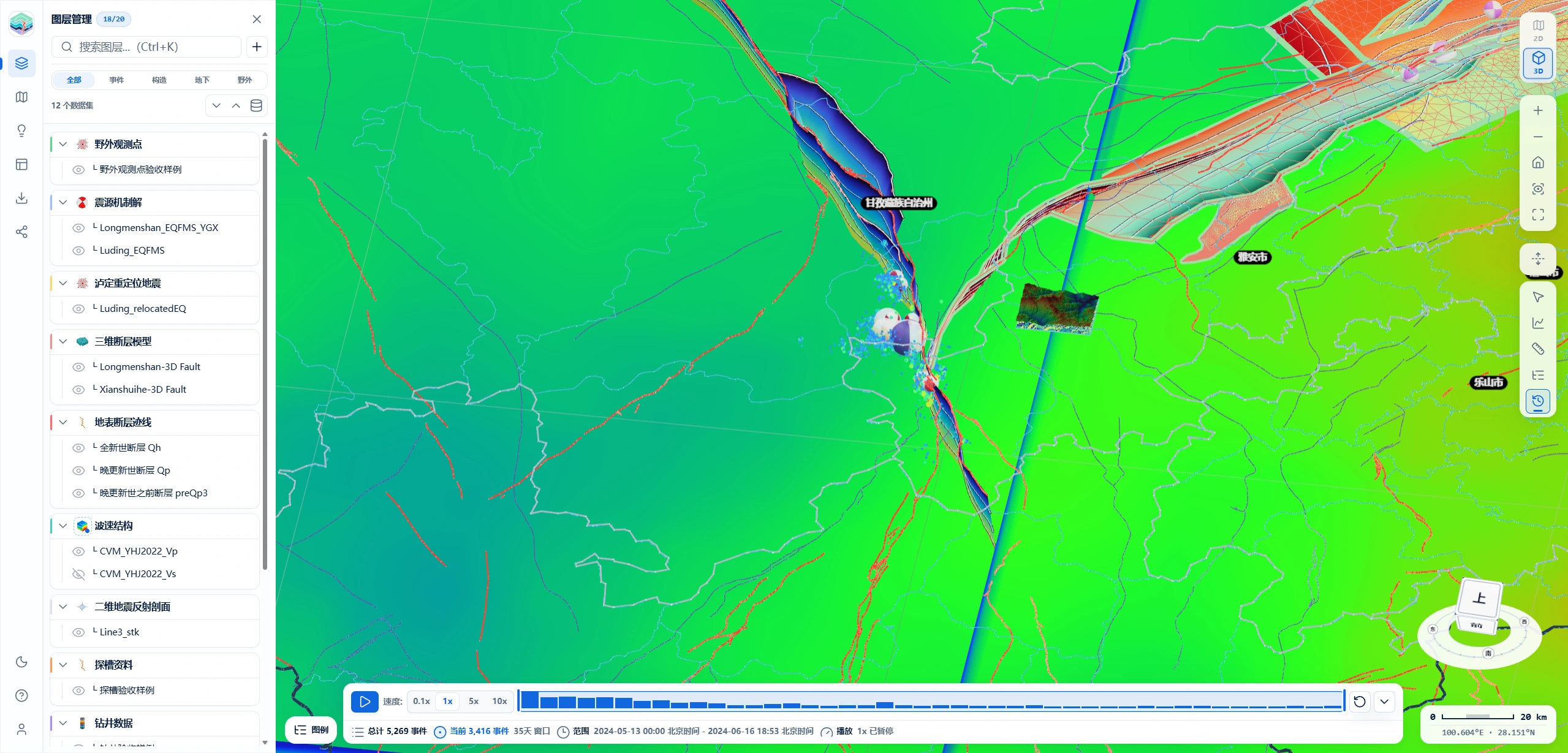

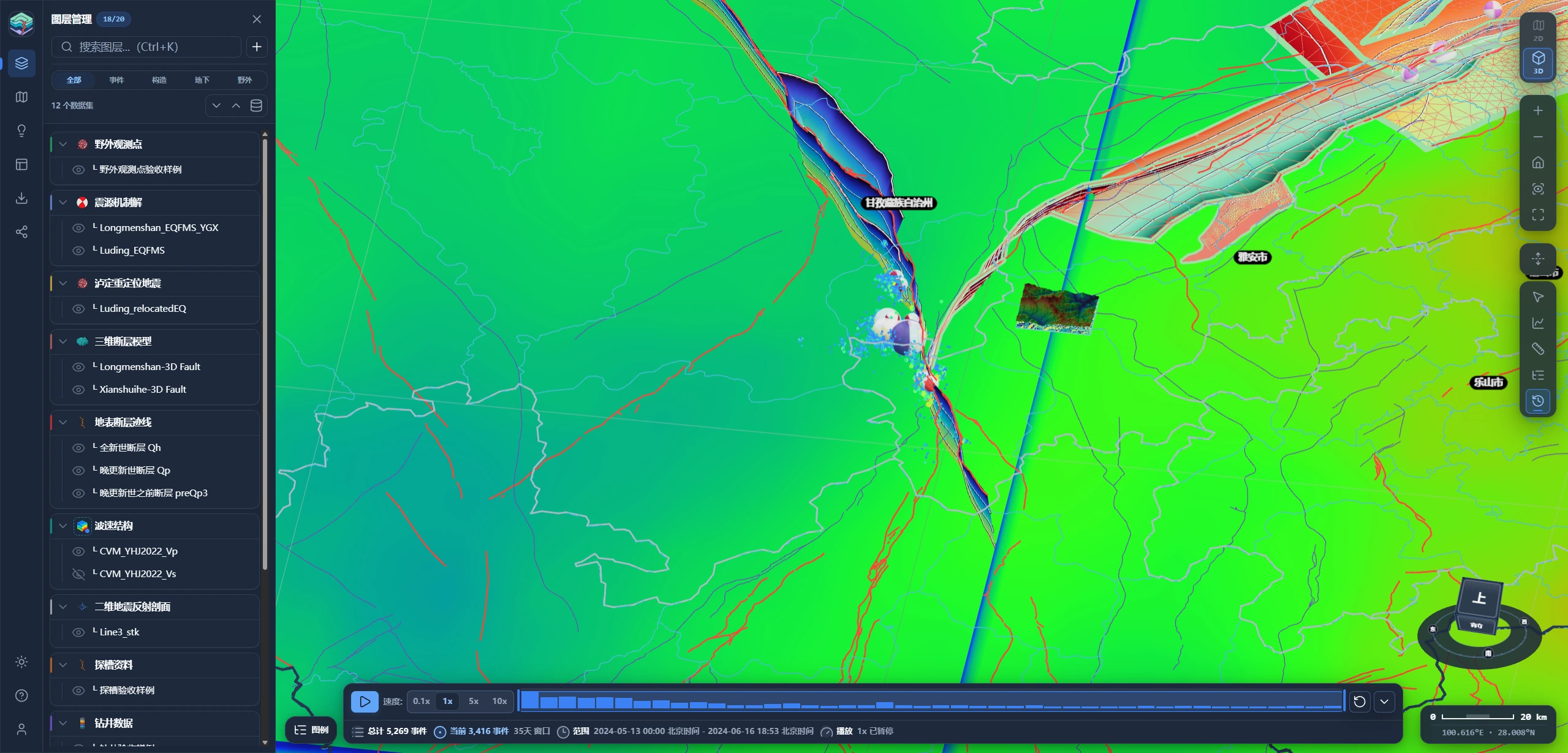

多图层空间展示

让不同数据，在同一场景相遇

统一浏览断层模型、地表迹线、地震事件、地形与地理边界。按需要开关图层，调整显示样式，并在二维和三维视角之间切换，逐步建立对区域构造的认识。

图层管理
二维 / 三维切换
多源叠加

浏览三维图层

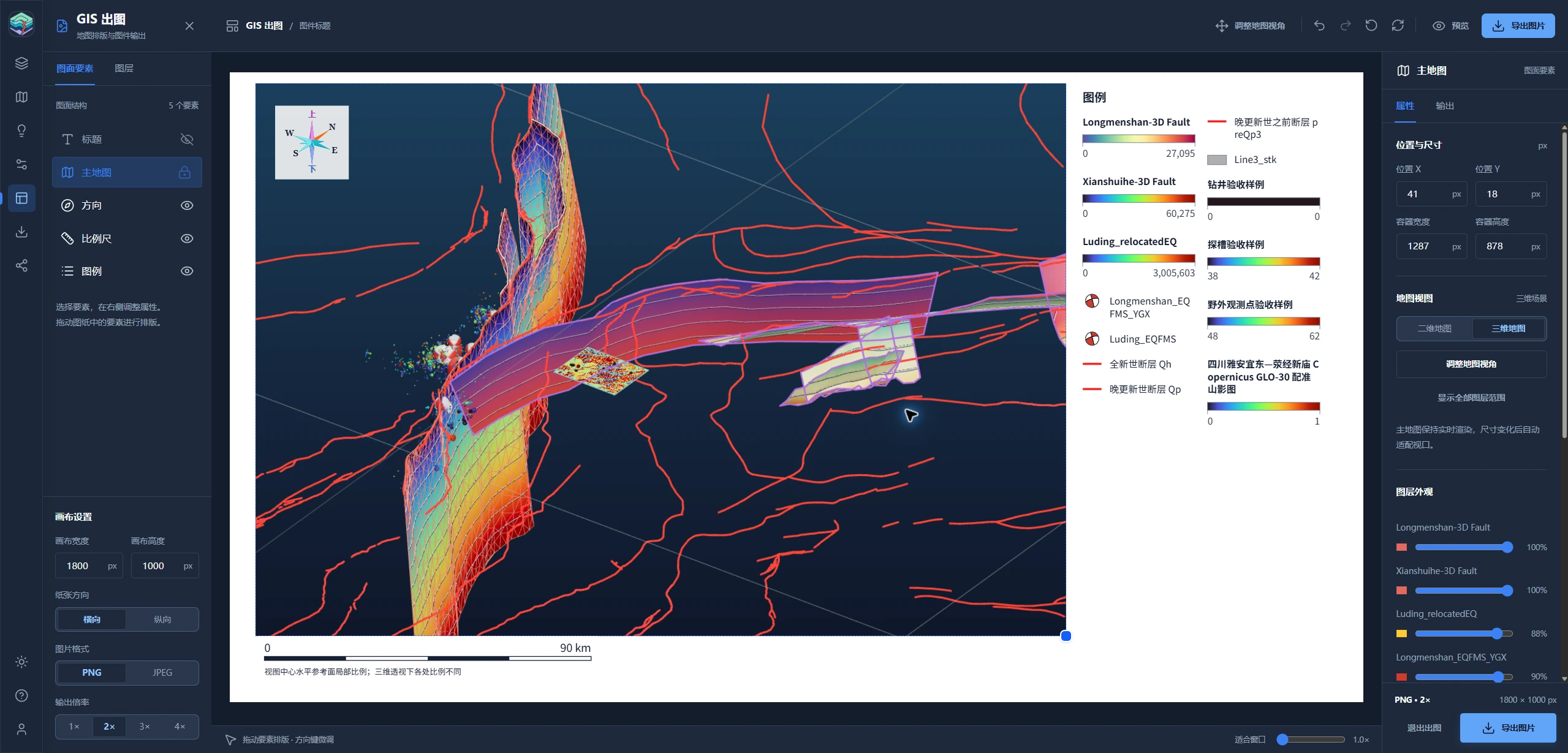

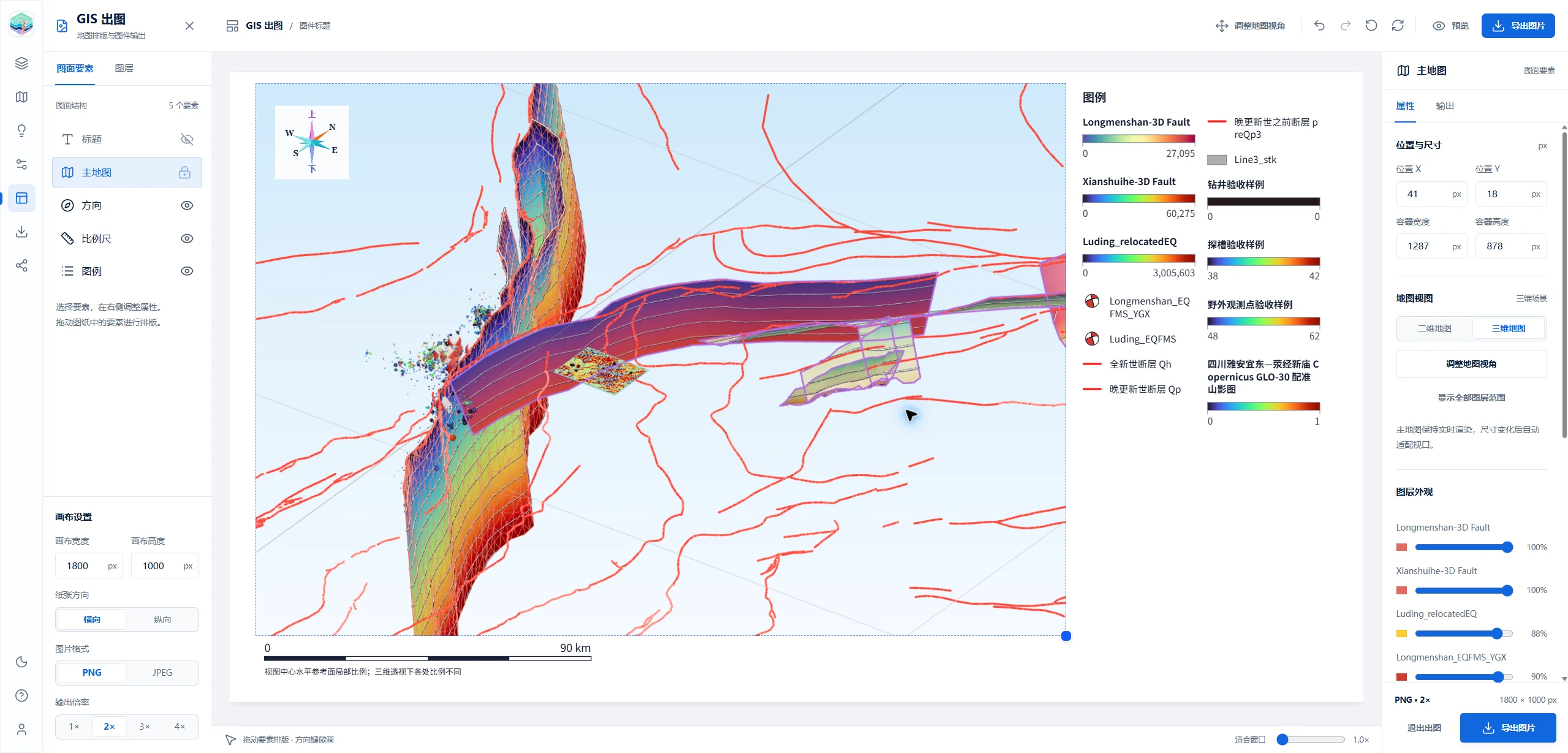

图件与成果输出

把观察到的结果，整理成图

将场景放入图面，配置标题、图例、指北针和比例尺，输出便于展示与交流的图件。剖面和查询结果也可通过相应工具导出，保留进一步分析的线索。

图面排版
图例与比例尺
图件导出

打开三维工作台

开始使用

第一次来，从这里开始

选择图层
打开三维场景，选择感兴趣的断层或地震数据。
自由观察
旋转、缩放视角，切换图层，调整显示效果。
深入了解
查看要素信息，尝试剖面与出图工具。

阅读完整使用指南

开启探索

你的下一次发现，从三维开始

选择一个断层图层，看看地表之下的空间关系。

打开三维展示

当前公开数据规模

地震事件5,269

三维断层2

可视图层21

资源体量42.9 MB
